电气小课堂:一文知道镇流器的工作原理

       1.电感镇流器工作原理

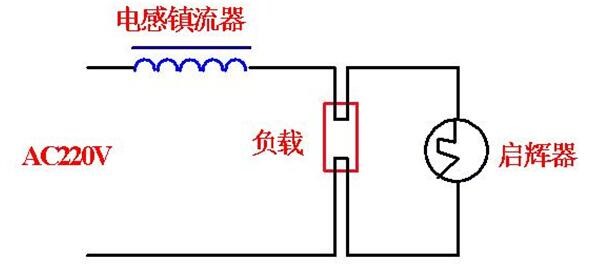

       如下图,施加220V交流电源时,电流流过镇流器,灯管灯丝启辉器给灯丝加热(启辉器开始时是断开的,由于施压了一个大于190V以上的交流电压,使得启辉器内的跳泡内的气体弧光放电,使得双金属片加热变形,两个电极靠在一起,形成通路给灯丝加热),当启动器的两个电极靠在一起,由于没有弧光放电,双金属片冷却,两极分开,由于电感镇流器呈感性,当电路突然中断时,在灯两端会产生持续时间约1ms的600V—1500V的脉冲电压,点亮灯管,其确切的电压值取决于灯的类型。


       此外,在灯管放电的情况下,灯的两端电压立即下降,此时镇流器一方面对灯电流进行限制作用,另一方面使电源电压和灯的工作电流之间产生55°—65°的相位差,从而维持灯的二次启动电压,使灯能更稳定的工作。

       电感镇流器由于结构简单,寿命长,作为第一种荧光灯配合工作的镇流器,它的市场占有率还比较大,但是,由于它的功率因数低,低电压启动性能差,耗能笨重,频闪等诸多缺点,它的市场慢慢地被电子镇流器所取代。

       2.电子镇流器工作原理

       电子镇流器需要大量的接线端子连接器,要想为端子开拓市场,就需要对电子镇流器有个全面的认识。

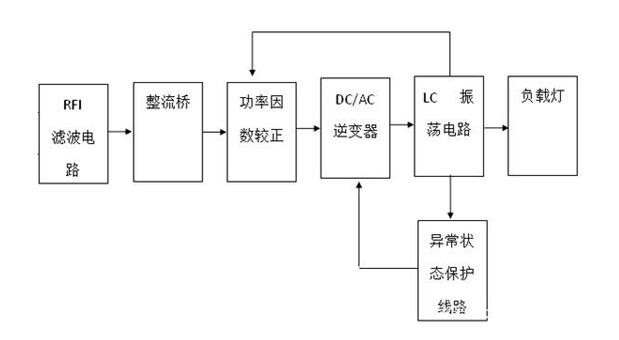

       如下图,市电经过射频干扰(RFI)滤波器,全波整流和功率因数校正器(PPFC或APFC)后,变为直流电源。通过DC/AC变换器,输出20K—100KHZ的高频交流电源,加到与灯连接的LC串联谐振电路加热灯丝,同时在电容器上产生谐振高压,加在灯管两端,促使灯管“放电”变成“导通”状态,再进入发光状态,此时高频电感起限制电流增大的作用,保证灯管获得正常工作所需的灯电压和灯电流,为了提高可靠性,常增设各种保护电路、如异常保护、浪涌电压、电流保护、温度保护等等。
